在线地址：http://114.55.131.51/structure/
站点入口：WordPress「站点导航」→「结构式画板」
版本：v1.1 · 2026-10-18
源文件：structure/index.html + style.css + app.js + elements.js（多文件静态页）
文档在线版：http://114.55.131.51/structure/structure-sketch-guide.md

---

1. 概述

结构式画板是一个可以直接在浏览器里画有机结构式的轻量工具：

• 纯 HTML + CSS + Canvas 2D，多文件静态页，无外部 JS/CSS/字体依赖
• 元素数据放在 elements.js，离线打开 structure/index.html 也能用
• 支持原子、单/双/三键、环、芳环模板、隐式氢、相对分子质量
• 导出带分子式和相对分子质量的 PNG
• 导出前做价键与连通性检查，明显不合理的结构（例如 CH₈）会被拒绝

线上页面是独立静态页，不套 WordPress 主题头尾；从站点菜单点击后进入，浏览器返回键返回站点。

---

2. 功能一览

---

3. 基本操作

3.1 放置原子

• 在空白处单击：放置当前元素原子
• 单击位置附近 110px 内有原子时，会按 46px 键长 + 15° 角度吸附，避免键长忽长忽短
• 吸附只改变位置，不会自动连键

3.2 画键

• 从一个原子拖到空白处：在 46px 处生成新原子并连键
• 从一个原子拖到另一个原子：在两原子之间连键
• 拖拽时按当前键级生成单/双/三键
• 从原子直接拖出是获得规整键长最稳妥的方式

3.3 修改

• 单击原子：把该原子换成当前选中的元素
• 右键原子：删除该原子及相连键
• 框选删除：点「框选删除」后拖矩形，框内原子和相连键一起删除；Esc 退出
• 撤销：按钮或 Ctrl/Cmd + Z

3.4 手机端

• 单指点击/拖动，交互与桌面一致
• 工具栏会自动换行
• 周期表弹窗可左右滑动查看
• 导出 PNG 走浏览器下载

---

4. 元素与周期表

• 快捷元素区末尾的「周期表」按钮打开完整周期表
• 桌面显示「周期表」文字；手机显示网格图标
• 选中非常用元素后，按钮会显示该元素符号（如 Fe）
• 周期表按类别配色：非金属、卤素、准金属、金属、稀有气体
• 点击元素即选用；当前元素有绿色描边
• 底部显示：中文名、元素符号、相对原子质量、最多键数、价电子排布
• 灰色格子是未收录的人造/超重元素，只用于保持周期表形状，不可选

收录范围

共 90 个元素：

• 1–92 号，排除 43 号锝（Tc）和 61 号钷（Pm）
• 93–118 号超重元素不收录
• 周期表中对应位置显示为灰色占位

---

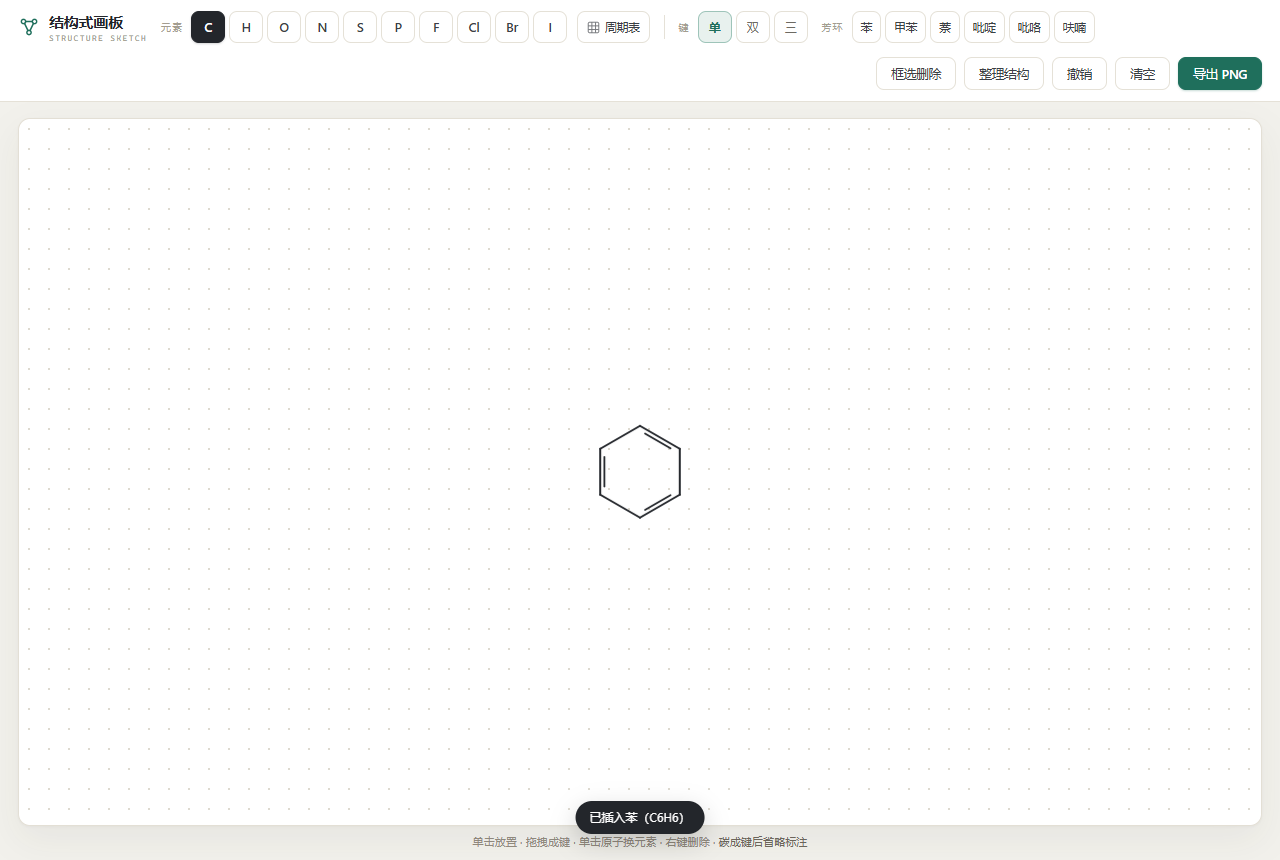

5. 芳环模板

工具栏「芳环」组提供 6 个常用模板，点击后自动找空位插入，不会压到已有结构；插入可撤销。

说明：

• 芳环采用 Kekulé 交替双键表示，不画苯环中间的圆圈
• 吡啶的 N 显示为 N，吡咯显示为 NH，呋喃显示为 O
• 插入后可以继续拖出取代基、单击改元素、右键删原子
• 模板本身可以通过导出前的价键校验

---

6. 整理结构

点「整理结构」会把当前结构重新排布：

• 弹簧力把所有键长拉向 46px
• 1–3 弹簧把键角张开，避免整理后变成一条直线
• 原子间斥力避免重叠
• 整理后整体中心基本不变
• 整理前会写入历史，可撤销
• 没有原子时按钮自动禁用
• 炔烃、累积双键等本来就是直线的中心会跳过键角张开

适合修复“手点出来键长不一致”的旧结构。新画的结构建议直接用拖拽生成，键长天然一致。

---

7. 环内双键/三键画法

环上的多重键采用“外边完整、内侧短线”的画法：

• 双键：一条完整的环边 + 一条画在环内侧的短线
• 三键：一条完整的环边 + 两条环内侧短线
• 内侧线两端各缩短一段，不顶到顶点
• 非环双键/三键（C=O、链状 C=C、C≡C）保持原来的对称平行线画法

当前参数：

环的判定基于图结构：去掉当前键后两端仍连通，即认为在环上；对稠环、杂芳环、手画环都适用。

---

8. 分子式、相对分子质量与 PNG 导出

8.1 隐式氢规则

导出时会自动补氢：

• 只对已成键的非氢原子补隐式氢
• 使用元素数据里的 hydrogenValence 作为常见价数
• 补氢数 = max(0, hydrogenValence − 键级总和)
• 金属、稀有气体不自动补氢，孤立原子也不补
• 碳上的氢按骨架式惯例不显示，但在分子式里计入
• 杂原子上的氢会显示：OH、NH₂、NH、SH 等

8.2 分子式

• 按 Hill 顺序排列：有 C 时先 C、再 H，其余按字母序；没有 C 时全部按字母序
• 数字使用真正的下标：C₂H₆O
• 单原子时右下角写「相对原子质量」，其余写「相对分子质量」

8.3 PNG 版式

• 白底
• 结构居中
• 3× 缩放（长边不超过 4096）
• 左下角：分子式（下标）
• 右下角：相对分子质量 M = xx.xx

已验证示例：

导出成功时提示：PNG 已导出 · M = 46.07。

---

9. 导出前的结构校验

点「导出 PNG」之前会检查结构；不通过时不生成图片，并弹出红色错误提示。

9.1 检查项

成键上限：

• C：4
• H：1
• N：4（容忍硝基、铵）
• O：3（容忍氧鎓）
• B：4（容忍硼酸根）
• 其他主族元素：按 JSON 的 maxBonds
• 过渡金属、镧系/锕系：配位数可变，不做硬性上限

9.2 示例

画一个碳连 8 个氢，导出会提示：

无法导出：碳（C）已成 8 键，超过上限 4 键。

画一个碳和一个氧但不相连，导出会提示：

无法导出：画面中有多个互不相连的片段，请先连接成一个分子。

9.3 边界

这不是“化学数据库查询”，只做价键和连通性检查。以下情况没有完整建模：

• 电荷、离子、两性离子
• 自由基、卡宾、激发态
• 芳香性、互变异构、共振式
• 配合物、金属有机物种
• 同位素、盐、混合物

---

10. 元素数据文件

elements.json 是独立数据文件，共 90 个元素；页面实际加载的是由它生成的 elements.js（window.ELEMENTS_DATA = ...）。字段如下：

注意：

• 页面通过 elements.js 里的 window.ELEMENTS_DATA 读取数据；elements.json 是源数据
• 修改 elements.json 后需要重新生成 elements.js，否则页面仍使用旧数据
• maxBonds 是常规上限，画图时不强制，但导出校验会用它检查明显过价
• hydrogenValence 只用于补氢和分子量，不等同于最大成键数

---

11. 部署说明

11.1 线上地址

• 结构式画板：http://114.55.131.51/structure/
• 页面标题：结构式画板
• 首页入口：WordPress「站点导航」菜单，工具栏和左侧栏各有一个「结构式画板」

11.2 服务器路径

这是纯静态页，nginx 直接返回，不经过 PHP，也不读写数据库。

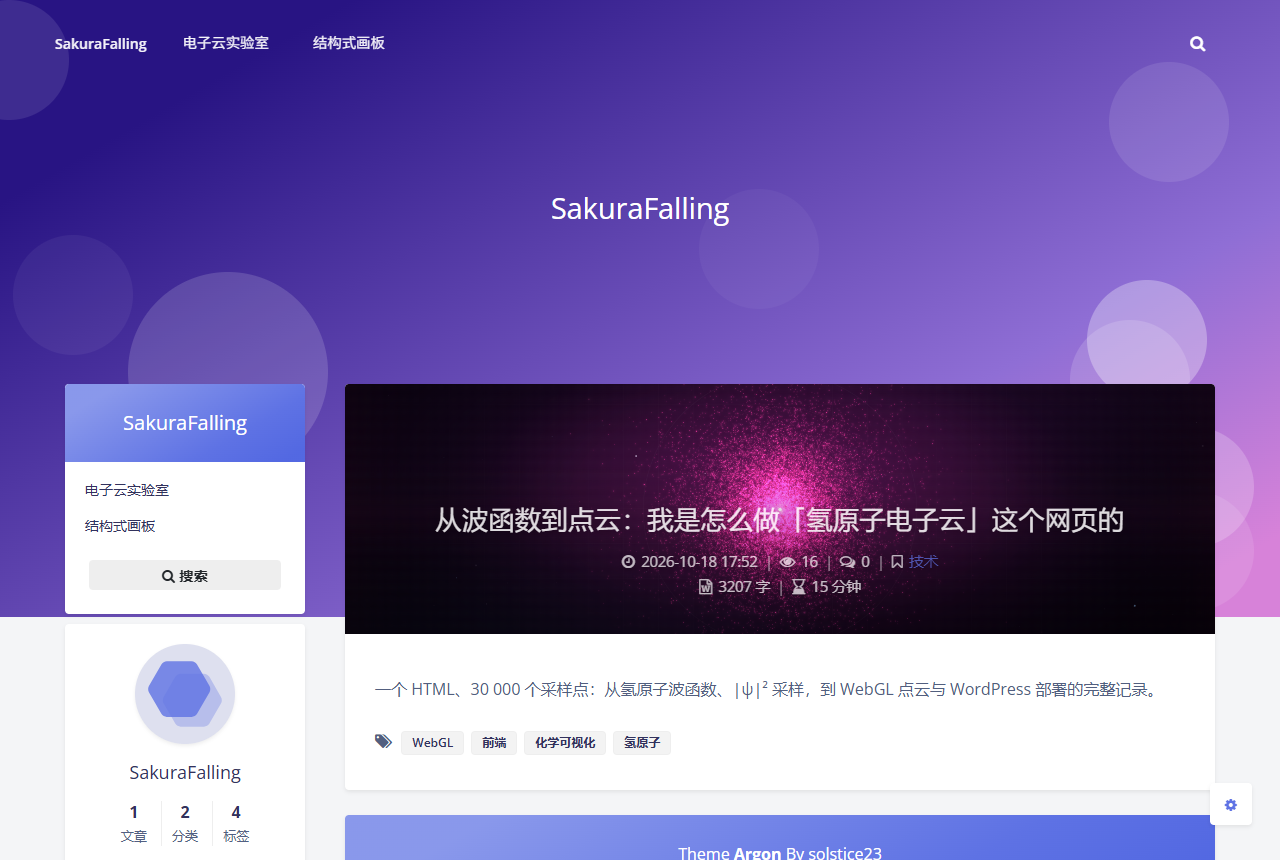

11.3 菜单

• 菜单名称：站点导航
• 菜单 term_id：3
• 菜单位置：toolbar_menu、leftbar_menu
• 现有菜单项：
  1. 电子云实验室 → /cloud/
  2. 结构式画板 → /structure/（本次新增，item_id 22）
• 菜单链接使用相对路径 /structure/；以后绑定域名或启用 HTTPS 不需要改菜单

11.4 更新页面

1. 把新的多文件覆盖到：

/www/wwwroot/114_55_131_51/structure/index.html
/www/wwwroot/114_55_131_51/structure/style.css
/www/wwwroot/114_55_131_51/structure/app.js
/www/wwwroot/114_55_131_51/structure/elements.js

2. 保持权限：

chown www:www /www/wwwroot/114_55_131_51/structure/*
chmod 644 /www/wwwroot/114_55_131_51/structure/*

3. 浏览器强刷（Ctrl/Cmd + Shift + R）即可；静态页没有 WordPress 缓存问题
4. 菜单不需要改动

如果改了 elements.json，需要重新生成 elements.js（内容是 window.ELEMENTS_DATA = <JSON>;）再上传；只改 JSON 不会影响页面。

11.5 域名说明

WordPress 里配置的站点地址是 http://www.sakurafalling.fun，但该域名目前没有解析成功。现在请直接用服务器 IP 访问：

• 站点：http://114.55.131.51/
• 画板：http://114.55.131.51/structure/

菜单用的是相对路径，域名恢复后入口不会失效。

---

12. 已知限制

• 不支持电荷、自由基、同位素、互变异构、共振式
• 芳环用 Kekulé 双键表示，没有“苯环中间画圆圈”的离域表示
• 过渡金属/镧系/锕系的过价检查被跳过，配合物不在适用范围内
• 不做保存/打开/云同步，刷新页面后画布内容会清空
• 没有重做（redo）、拖动移动原子、复制粘贴
• 含多个互不相连片段的画面不能导出为单一分子
• 线上是独立静态页，没有 WordPress 主题头尾；用浏览器返回键回站点
• maxBonds 中金属取常见配位数，不是严格化学上限

---

13. 文件清单

---

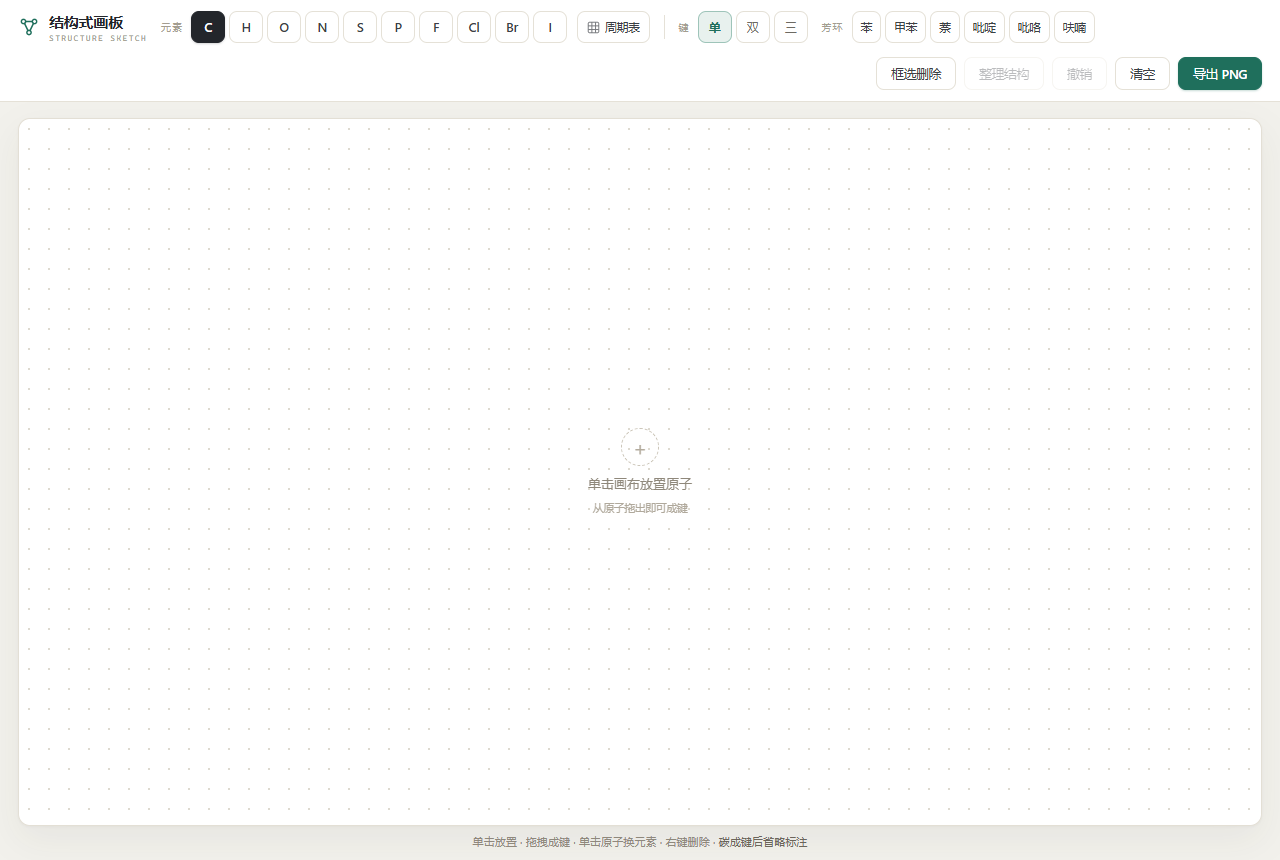

14. 上线验证记录

• http://114.55.131.51/structure/ 返回 200，index.html 4,659 字节
• style.css 11,624 字节、app.js 40,973 字节、elements.js 18,029 字节，均返回 200
• 页面标题：结构式画板
• 线上页面检测到：
• 6 个芳环模板按钮
• 10 个快捷元素按钮
• 周期表、导出 PNG 等按钮正常
• 无浏览器控制台错误
• 首页「站点导航」检测到两处「结构式画板」，href 均为 /structure/；同时保留「电子云实验室」/cloud/
• 模板导出校验：
• 苯 C₆H₆ / 78.11
• 甲苯 C₇H₈ / 92.14
• 萘 C₁₀H₈ / 128.17
• 吡啶 C₅H₅N / 79.10
• 吡咯 C₄H₅N / 67.09
• 呋喃 C₄H₄O / 68.07
• CH₈：拒绝导出，提示“碳（C）已成 8 键，超过上限 4 键”
• 断开片段：拒绝导出，提示“画面中有多个互不相连的片段”
• 非环 C=O：仍为对称双线，CH₂O / 30.03

---

文档版本 v1.1 · 2026-10-18
